L’existant
Terrain terrassé en pleine masse, talus protégés par des bâches.
Ouvrages visibles sur les photos
- Terrassement en pleine masse, talus bâchés
- Panneaux isolants sous radier
- Radier en double nappe d’armatures, rives coffrées, attentes en U
- Voiles en béton armé coulés entre banches métalliques
- Réservations (fourreaux) et mannequins de baies
Lecture de chantier
Le radier

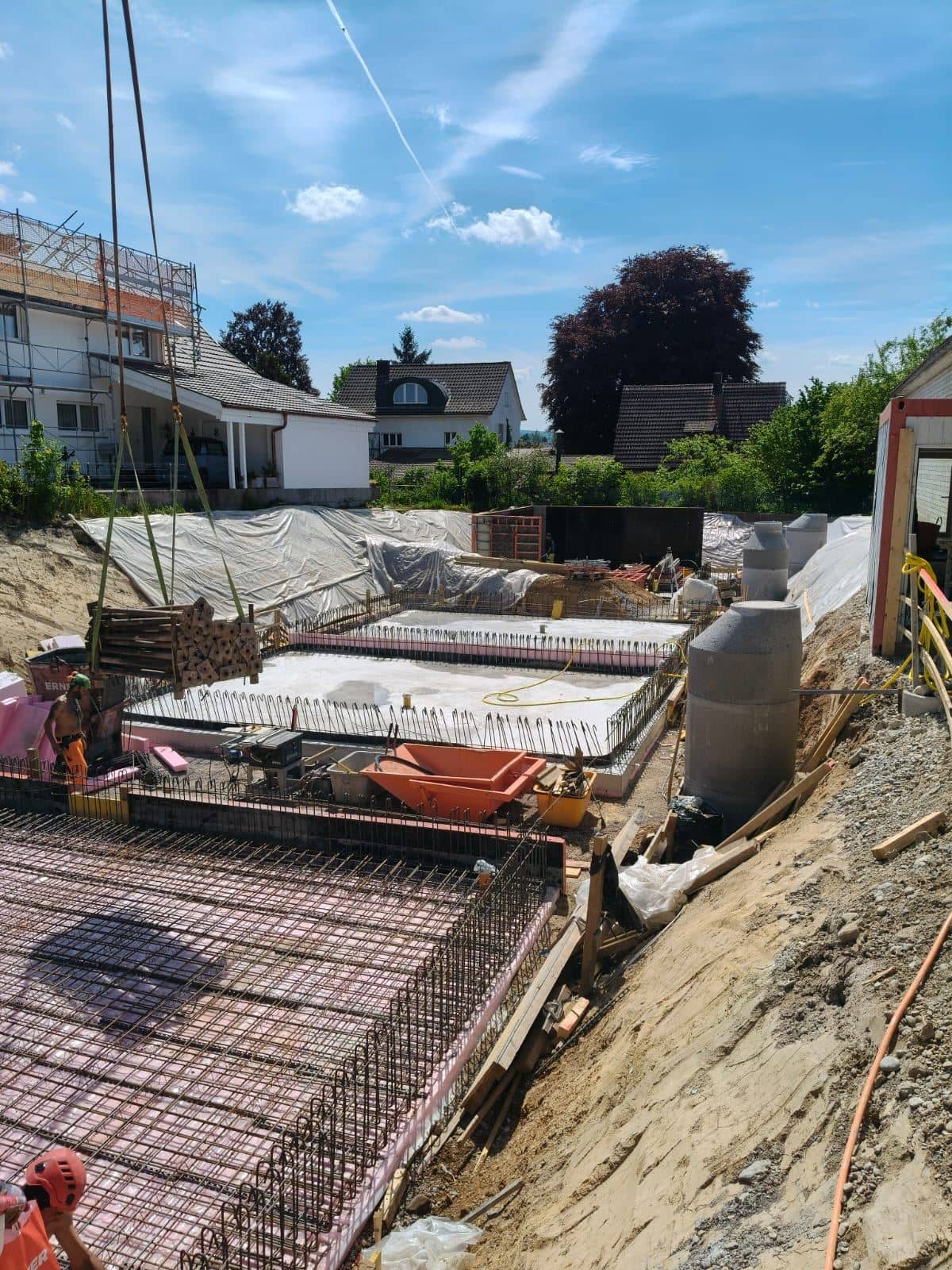

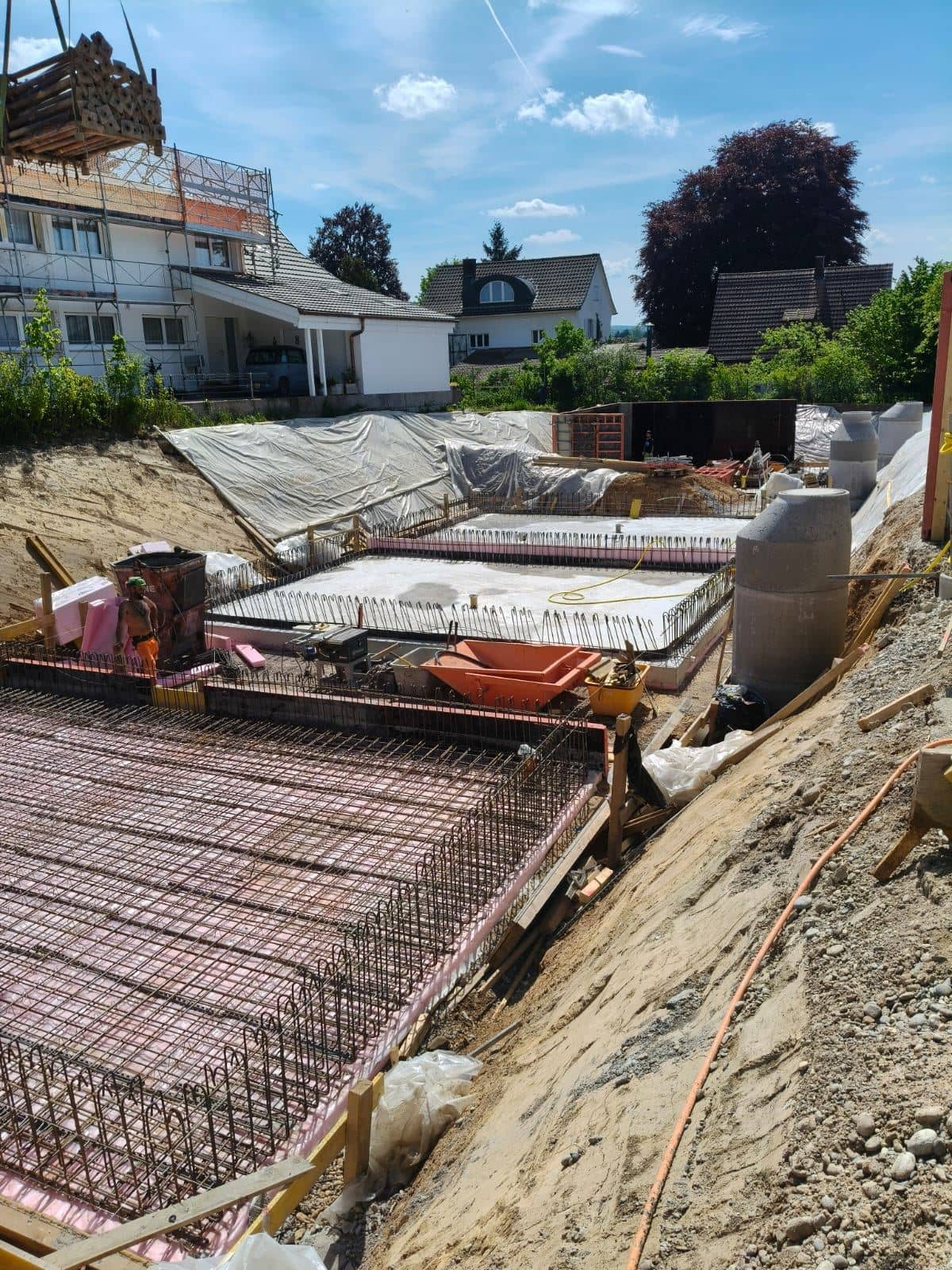

Le radier répartit les charges sur toute l’emprise. Il reçoit deux nappes d’armatures, haute et basse, tenues à distance ; sur le pourtour, des attentes en U assureront la liaison avec les voiles. Les paquets d’armatures sont levés à la grue au-dessus de la fouille.
Les voiles

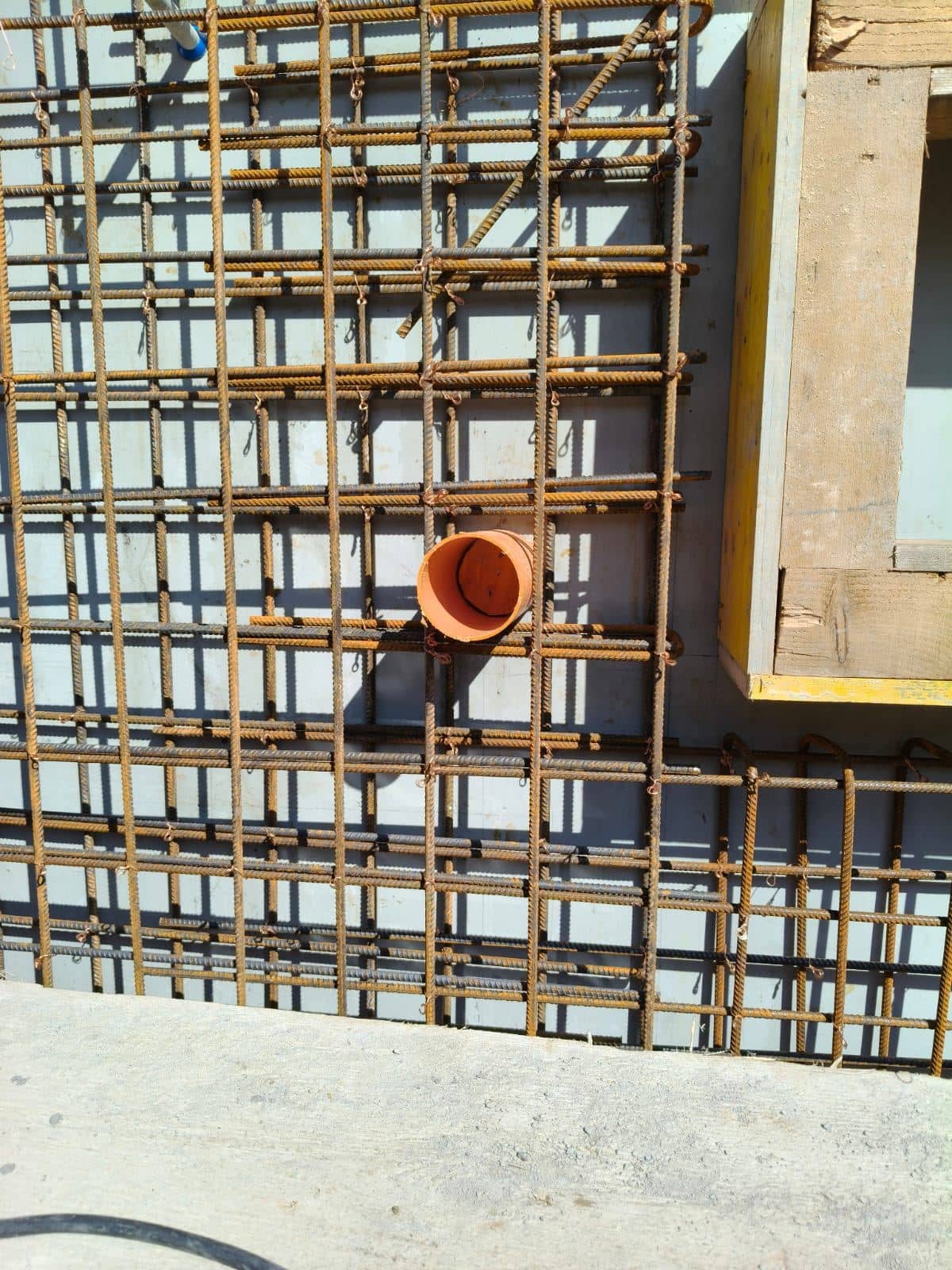

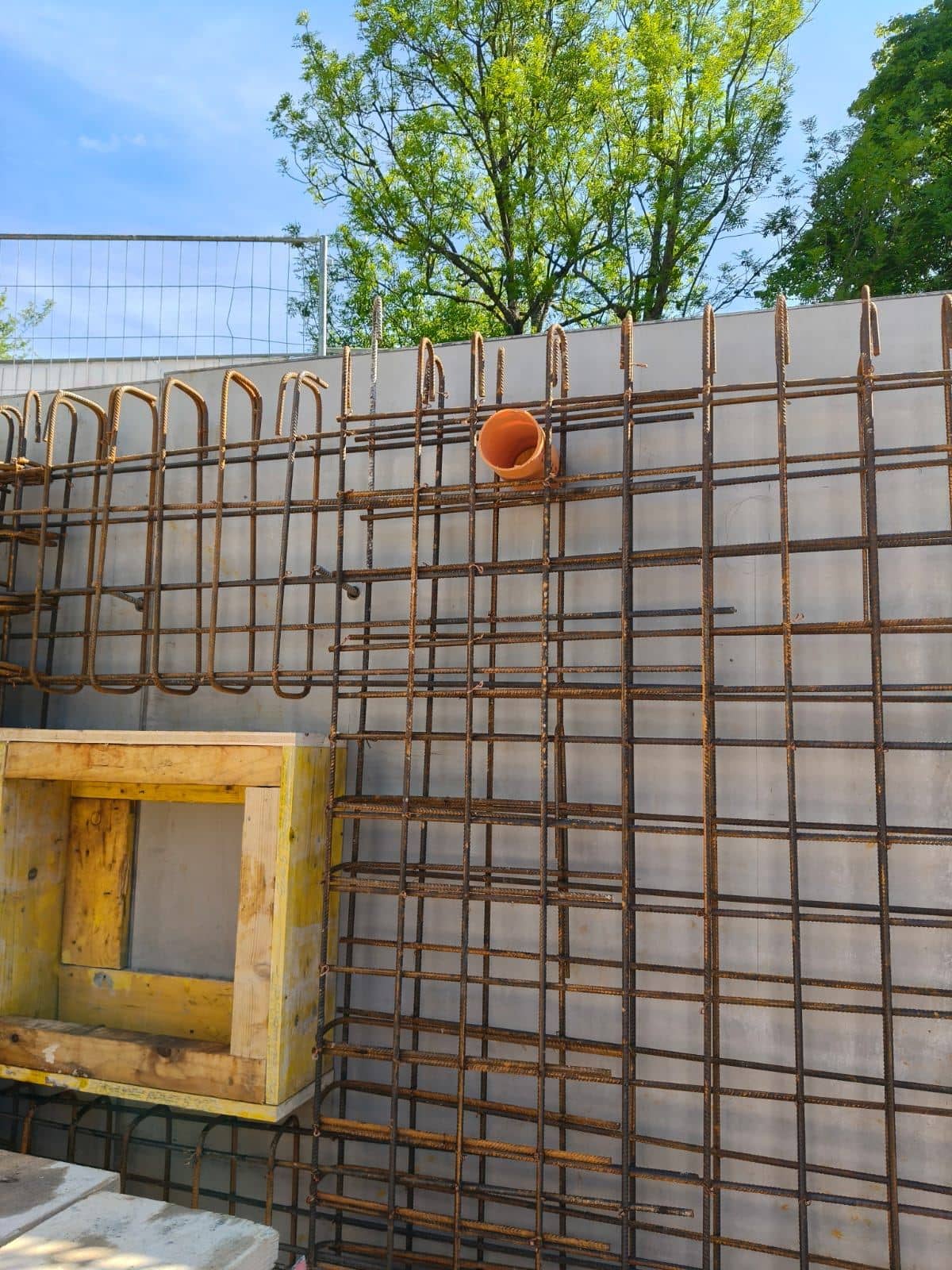

Les murs du sous-sol sont des voiles coulés entre banches métalliques. Leur double nappe d’armatures est montée avant la fermeture des banches ; les fourreaux de traversée et les mannequins en bois des baies sont fixés à ce moment-là.
Rien ne se perce après
Une traversée oubliée dans un voile se rattrape au carottage, avec le risque de couper une armature. Les réservations se posent avant le coulage, d’après les plans des corps d’état.
Ce que ce chantier rappelle
- Un radier se ferraille en deux nappes, calées pour l’enrobage.
- Réservations et mannequins se posent avant de fermer les banches.
- La liaison radier-voiles se prépare dès le ferraillage du radier.
